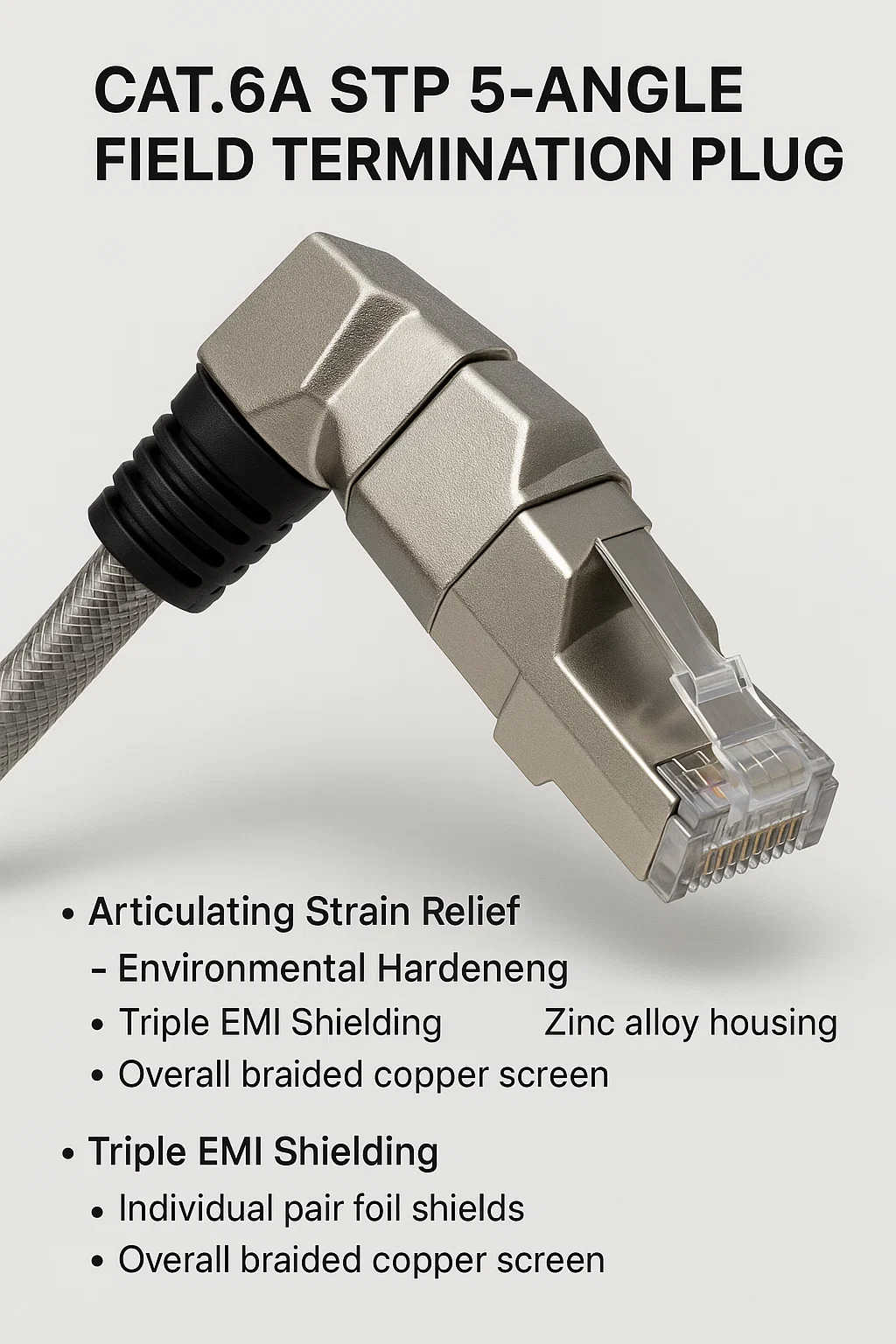

CAT.6A STP 5 AÇI Alan Fesih Fişi
1. Çekirdek tasarım amacı
Uzay optimizasyonu: kabloları sıkı boşluklarda (örn. Sunucu rafları, kontrol dolapları) yönlendirmek için 5 konumlu ayarlanabilirliğe (± 30 ° dikey, ± 15 ° yatay) 45 ° açılı bir gövdeye sahiptir.
Üçlü EMI Koruma: Birleştirme:
Bireysel çift folyo kalkanları
Genel örgülü bakır ekran
Çinko alaşım gövdesi, endüstriyel ortamlarda motorlardan/VFD'lerden etkileşimi engeller.
2. Yapısal yenilikler
Gerinim Kaldırılması:
Pivotlama yaka titreşim/esnek stres (örn. Robotik kollar, AGV'ler) emer.
Çevresel Sertleştirme:
IP68 dereceli contalar (Silikon Contalar Dişli Kilit) Suya/Toz Girişine Direnç.
Yüksek görevli kişiler:
50µ "altın kaplama pimleri, arkadan 100.000 çiftleşme döngüsüne ve 90W POE'ye dayanmaktadır.
3. Fesih iş akışı
Kalkan Hazırlığı:
Kablo ceketi üzerinde genel örgü katlayın; metal ferruül altında kelepçe.
3mm'yi ortaya çıkarmak için çifti folyoları kırpın; topraklama sekmelerini sonlandırın.
Tel Kullanım:
<8mm'lik bir şekilde korumak; Anahtarlı IDC yuvalarına (T568B standardı) ekleyin.
Açı kilidi:
Set oryantasyonu; Sızdırmazlık sıkıştırması için Tork Yakası 0.6 N · m'ye.
4. Temel uygulamalar
Robotik: mafsallı kollarda kablo yönetimi (ISO 9409 uyumluluğu).
Mobil makineler: Titreşim ağır dağıtımları (trenler, forklift şarj cihazları).
Sert ortamlar: Gıda işleme (yıkama dereceli), kimyasal bitkiler.
5. Avantajlar ve düz fişler
Meydan okumak | 5 açılı çözüm | Düz fiş riski |
---|---|---|
Tıkanık paneller | Bitişik bağlantı noktalarını/kabloları anında temizler. | Port girişinde kablo karışıklıkları. |
Sürekli titreşim | Artikülasyon, tel yorgunluğunu önler. | Stres kırıkları iletkenleri. |
EMI Hotspots | 360 ° kalkan sürekliliğini korur. | Hareket sırasında yer kırılır. |
6. Kritik kurulum kuralları
Kalkan Bağlama: Fiş kabuğu ve kablo ekran arasındaki ≤0.1Ω direnci doğrulayın.
Bükülme yarıçapı: açı ayarından sonra ≥4 × kablo çapını koruyun.
Araç Gereksinimi: Açılı erişim için düşük profilli delme aleti kullanın.
7. Arıza Göstergeleri
POE sıfırlama: zayıf pim teması veya kalkan topraklama arızası.
Hız düşüşleri:> 10mm veya EMI sızıntısı olmayan çiftler.
Aşırı ısınma: aşırı yüklenmiş pimler (90W POE'yi aşan).
8. Sınırlamalar
Kablo uyumluluğu: CAT.6A STP (S/FTP veya F/UTP) gerektirir.
Bağlantı Noktası Derinliği: Sığ soketlere uymayabilir (cihaz özelliklerini doğrulayın).
Maliyet: Standart fişlere göre 2–3 × prim.
