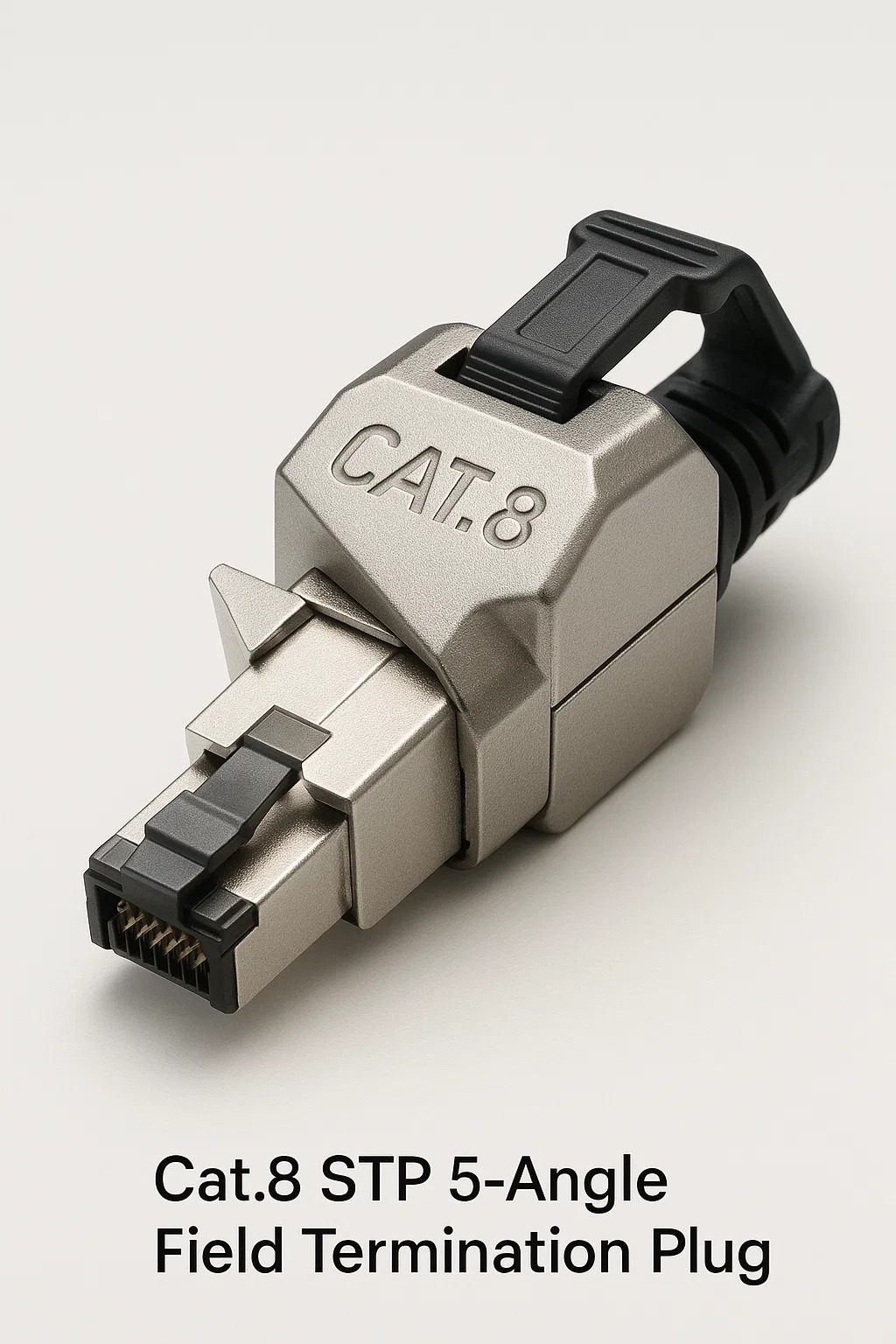

CAT.8 STP 5 Açılı Alan Fesih Fişi

1. Çekirdek tasarım amacı
Uzay optimizasyonu: 45 ° açılı fiş gövde yolları, krampli kurulumlarda (örneğin, sunucu rafı arka bağlantı noktaları) tıkanıklıktan kaçınarak kabloları yana doğru.
Yüksek yoğunluklu koruma: Çift katmanlı STP korumasını (bireysel çift folyo genel örgüsü) EMI savunmasını sürdürmek için açılı topraklama kontakları ile birleştirir.

2. Yapısal özellikler
Hassas açılı ek
Metalize ekleme, sinyal yollarını 45 ° dahili olarak döndürür ve keskin virajlar olmadan empedansı korur.
Güçlendirilmiş gerinim rahatlama
Pivotlama kelepçesi, yükleme sonrası ± 30 ° yön ayarlamasına izin verirken kabloyu sabitler.
Endüstriyel kabuk
IP67 conta (isteğe bağlı) ile çinko alaşım muhafazası darbeye, tozu ve neme direnir.

3. Fesih süreci
Kalkan hazırlığı
Genel örgüyü geri soyun, fişin topraklama halkalarıyla temas için 3 mm'yi ortaya çıkarmak için çifti folyolar.
Şef kullanma
<0.3mm UNTHWIST ile anahtarlı IDC yuvalarına kablolar ekleyin - yanlış hizalama 40Gbps ayarlamayı başarısızlığa uğratır.
Topraklama sırası
Çift kalkanları iç terminallere sabitleyin.
Topraklama yaka üzerinde genel örgü katlayın.
360 ° kapsama alanı için Snap-Shut Kalkan Kapağı.

4. Dağıtım senaryoları
Veri Merkezleri: Dikey istiflenmiş bağlantı noktalarına sahip raf üstü anahtarlar.
Robotik: Kablo esnekliği gerektiren mafsallı kollar.
Askeri/Havacılık ve Uzay: Uzay kısıtlamaları ile titreşim-ağır muhafazalar.

5. Kritik avantajlar
Düz fişlere karşı •% 60 yanal boşluk tasarrufu • Portlarda kablo torkunu azaltır
Adaptörlere Karşı • Ekstra bağlantı noktalarını ortadan kaldırır • 2000MHz için sinyal bütünlüğünü korur

6. Kurulum uyarıları
Bükülme yarıçapı kontrolü
Fişten önce/sonra ≥8x kablo çapını koruyun; Keskin virajlar dönüş kaybına neden olur.
Topraklama doğrulaması
Test Kalkanı Sürekliliği (Maks. 0.1Ω) - Açılı tasarımlar risk zemin boşlukları.
Araç kısıtlamaları
Yan erişim izni için düşük profilli yumruk atma aracı gerektirir.

7. Sınırlamalar
Saha onarımı yok: Hasarlı kontaklar tam fiş değiştirme gerektirir.
Bağlantı Noktası Uyumluluğu: Sığ derinlemesine soketlerde başarısız olur (örneğin, eski anahtarlar).
Maliyet: Standart Cat.8 fişleri üzerinde 3 × prim.

8. Üretici notları
Özel markalar: Siemon (maks 360 °), TE bağlantısı (Endüstriyel IQ45), Panduit (açılı bükülmüş çift).
Jenerik klonlardan kaçının: nakavtlar empedans eşleştirilmiş iç kısımlardan yoksundur.

Bu fişi ne zaman kullanmalı
