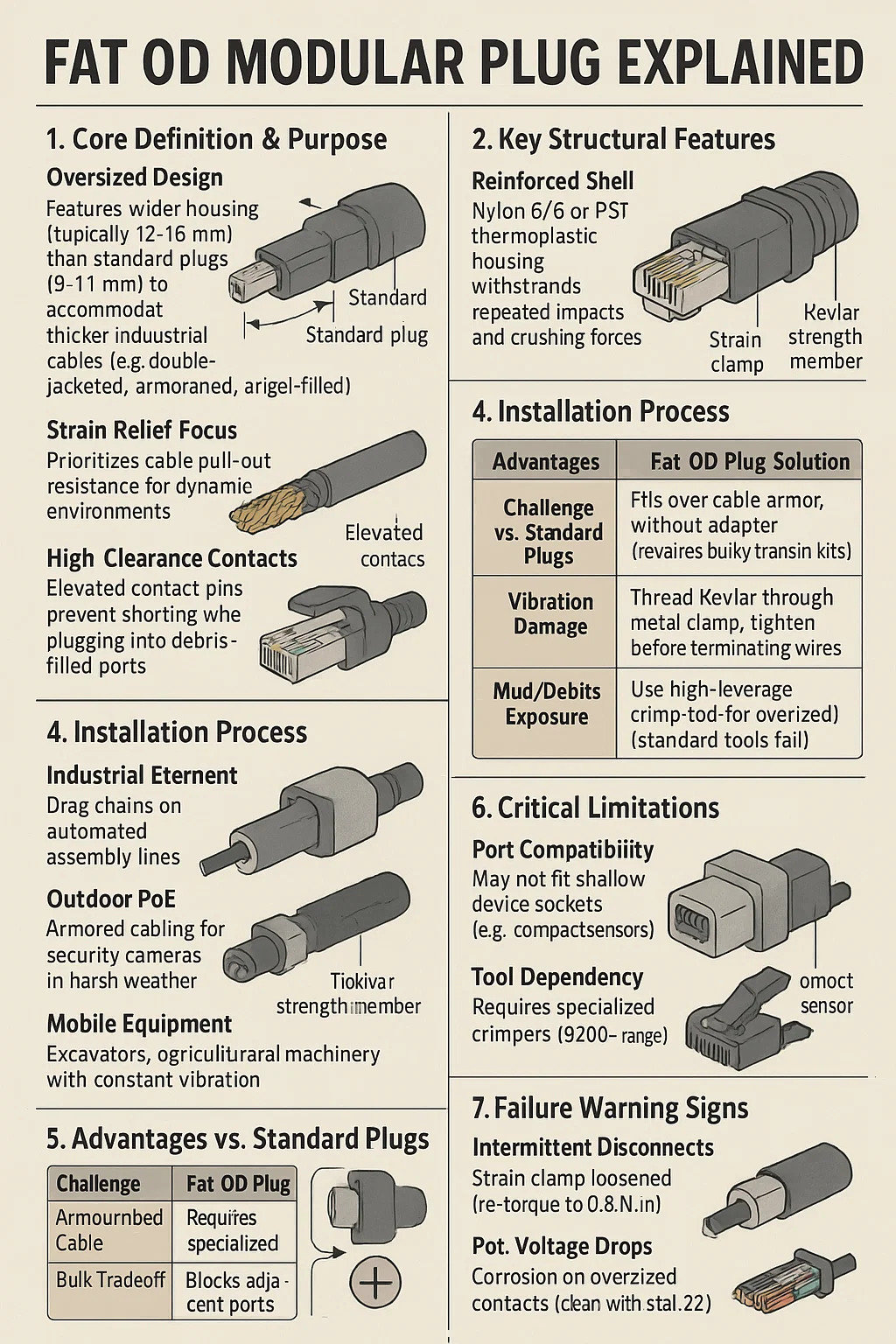

Yağ OD Modüler Fiş Açıklandı

1. Temel Tanım ve Amaç
Büyük Boyutlu Tasarım: Daha kalın endüstriyel kablolara (örneğin, çift ceketli, zırhlı veya jel dolgulu) uyum sağlamak için standart fişlerden (9-11 mm) daha geniş bir muhafazaya (tipik olarak 12-16 mm çap) sahiptir.
Gerilim Azaltma Odağı: Dinamik ortamlar (robotik, konveyörler, ağır makineler) için kablo çekme direncine öncelik verir.

2. Temel Yapısal Özellikler
Güçlendirilmiş Kabuk:
Naylon 6/6 veya PBT termoplastik muhafaza, tekrarlanan darbelere ve ezilme kuvvetlerine dayanıklıdır.
Çift Noktalı Gerilme Kelepçesi:
Metal dişler kavrama kablo kılıfı Kevlar mukavemet elemanını ayrı ayrı tutar.
Yüksek Boşluklu Kontaklar:
Yükseltilmiş kontak pimleri, döküntü dolu bağlantı noktalarına takıldığında kısa devreyi önler.

3. Tipik Uygulamalar
Endüstriyel Ethernet:
Zincirleri otomatik montaj hatlarında sürükleyin.
Dış Mekan PoE'si:
Zorlu hava koşullarında güvenlik kameraları için zırhlı kablolama.
Mobil Ekipman:
Ekskavatörler, sürekli titreşimli tarım makineleri.

4. Kurulum Süreci
Kablo Hazırlığı:
40–50 mm uzunluğu açığa çıkaracak şekilde dış kılıfı soyun (güç elemanı iletkenlerini ortaya çıkarır).
Mukavemet Üyesi Kilidi:
Kevlar'ı metal kelepçeden geçirin; kabloları sonlandırmadan önce sıkın.
Fesih:
Büyük boyutlu kontaklar için yüksek kaldıraçlı kıvırma aletini kullanın (standart aletler başarısız olur).

5. Avantajlar ve Standart Fişler

6. Kritik Sınırlamalar
Bağlantı Noktası Uyumluluğu:
Sığ cihaz soketlerine (örn. kompakt sensörler) uymayabilir.
Araç Bağımlılığı:
Özel kıvırıcılar gerektirir (200$ aralığı).
Toplu Takas:
RJ45'ten 2–3 kat daha fazla yer kaplar; bitişik bağlantı noktalarını engeller.

7. Arıza Uyarı İşaretleri
Aralıklı Bağlantı Kesmeleri: Gergi kelepçesi gevşetildi (0,8 N·m'ye yeniden torklayın).
PoE Gerilim Düşüşleri: Büyük boyutlu kontaklarda korozyon (stabilant 22 ile temizleyin).
Kablo Kılıfı Kayması: Kevlar metal dişlere sabitlenmemiştir.
