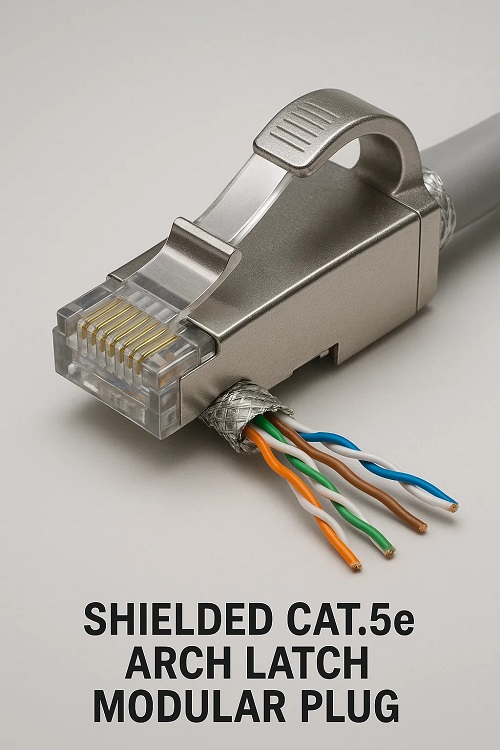

Korumalı Cat.5e Arch Mandalı Modüler Fiş

1. Temel Tasarım Amacı

EMI Savunma Fiziksel Güvenliği: Parazit ve titreşim bulunan ortamlar (ör. fabrika zeminleri, tıbbi laboratuvarlar) için metalize korumayı kemerli bir mandalla birleştirir.
Topraklama Kritik: EMI/RFI gürültüsünü yönlendirmek için koruma fiş kabuğuna bağlanmalıdır.

2. Temel Yapısal Özellikler

Korumalı Muhafaza:

Çinko alaşımlı kabuk veya metalize plastik, zemine paraziti yönlendirir.

Güçlendirilmiş Kemer Mandalı:

Kalınlaştırılmış, nervürlü şerit, takılmalara ve tekrarlanan darbelere karşı dayanıklıdır.

Entegre Topraklama:

Metal dişler, sıkma sırasında kablo koruma folyosunu/örgüsünü deler.

3. Fesih İş Akışı

Kalkan Hazırlığı:

15mm kalkanı ortaya çıkarmak için ceketi soyun; örgüyü/folyoyu ceketin üzerine katlayın.

Zemin Bağ:

Korumayı tapanın metal kelepçe dişlerinin altına yerleştirin.

Tel Ekleme:

Kabloları T568B'ye göre hizalayın; oturuncaya kadar itin.

Sıkma ve Kilitleme:

Tek sıkma işlemi:

Kişileri sıkıştırır
Isırıklar yuvaya kalkan oluşturur
Kemer mandalını devreye alır.

4. Hedef Uygulamalar

Tıbbi Cihazlar:

Ağların yakınındaki MRI/ultrason makinelerinden gelen EMI'yi engeller.

CNC Makine Atölyeleri:

Motor gürültüsüne ve operatörlerin fiziksel vuruşlarına karşı dayanıklıdır.

Tiyatro AV Sistemleri:

Canlı etkinlikler sırasında kablo çekicilerinden kurtulur.

5. Arıza Modları ve Düzeltmeler

6. Korumasız'a Karşı Kritik Avantajlar

7. Sınırlamalar

Topraklama Bağımlılığı: Topraklanmış bağlantı noktaları/cihazlar gerektirir.
Yeniden Kullanılabilirlik: 10 çıkarma işleminden sonra mandal zayıflar.
Alet Dikkati: Standart kıvırıcılar kalkanın ısırmasını kaçırabilir.
