Bir Saha Fesih Fişi Nasıl Kurulur?- Ningbo Excellence Communicated Connector Co., Ltd(EXW)

1. Araç ve Malzemeler Gerekli
Saha sonlandırma fişi (RJ45, M12 veya başka türler).
Kablo striptizci (hassas ceket çıkarma için).
Delme aracı (IDC sonlandırması için).
Kablo test cihazı (süreklilik ve performansı doğrulamak için).
Makas veya yıkama kesicileri (kabloları düzeltmek için).

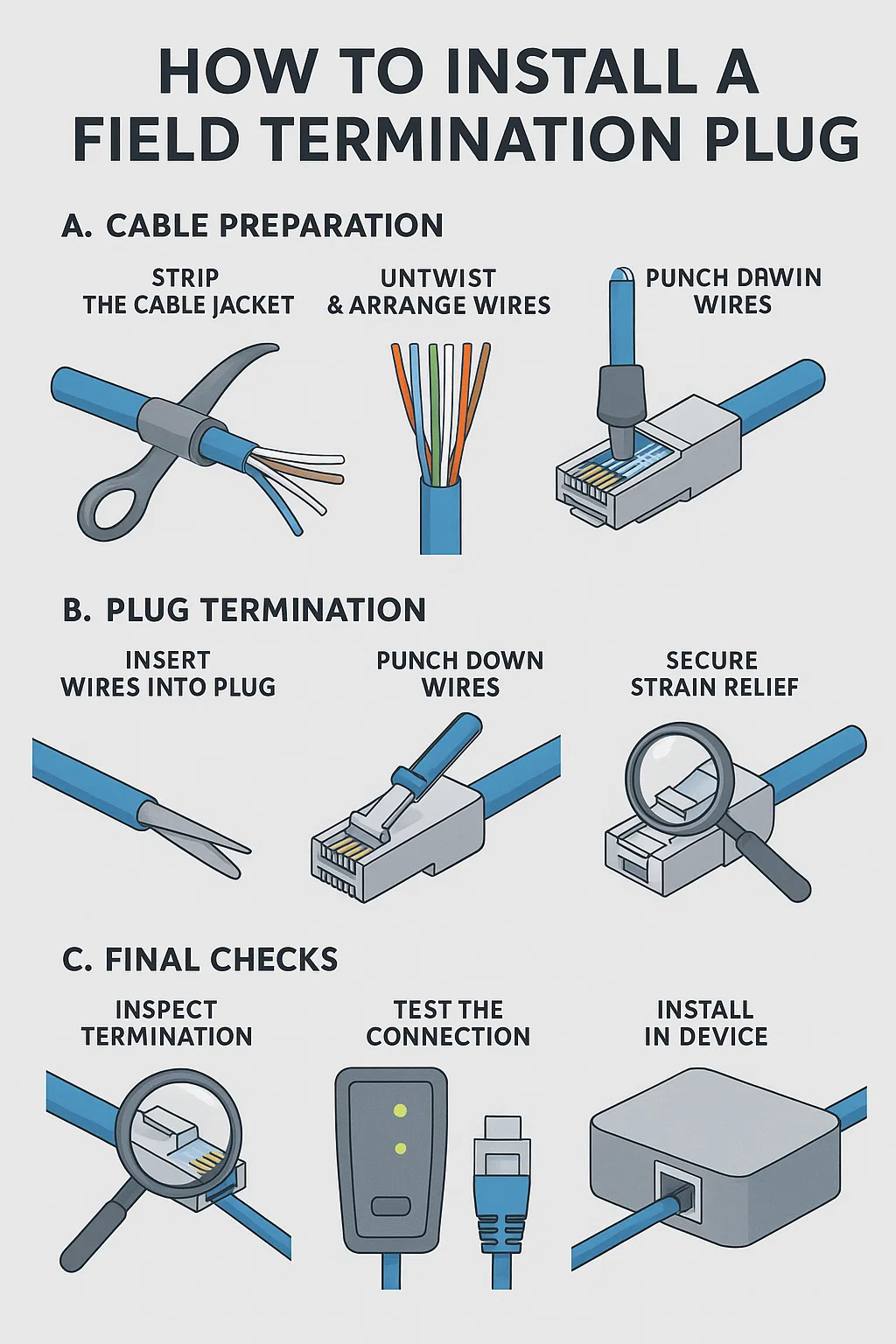

2. adım adım kurulum
A. Kablo Hazırlığı
-Kablo ceketini şeritleyin
1-1.5 inç dış ceketi çıkarmak için bir striptizci kullanın.
İç iletkenleri çenlemekten kaçının.
-Sunçlu ve Düzenleme Kabloları
Fişin renk kodunu (T568A veya T568B) takip edin.
Bükülmeleri sonlandırma noktasına kadar sağlam tutun.
-Trim telleri uzunluğa
Kabloları eşit olarak kesin, 0.25-0.5 inç açıkta kaldı.

B. fiş sonlandırma
-Telleri fişe girin
İletkenleri fişin IDC yuvalarıyla hizalayın.
Çapraz veya gevşek teller olmadığından emin olun.
-Kabloları aşağı çekin
Kabloları sıkıca oturtmak için bir delme aracı kullanın.
Kısmi bağlantıları önlemek için eşit basınç uygulayın.
-Güvenli Gerinim Rölyefi
Çekmeyi önlemek için kablo ceketini fişin içine kenetleyin.

C. Son kontroller
-fesih
Sokak tel telleri veya yanlış hizalanmış kontakları doğrulayın.
-Bağlantıyı test edin
Bir kablo sertifikası (yüksek hızlı ağlar için) veya süreklilik test cihazı kullanın.
-Cihaza yükleyin
Hedef cihaza (IP kamera, AP vb.) Takın ve işlevselliği onaylayın.

3. Kaçınılması gereken yaygın hatalar
Aşırı Tutma Kabloları → Kötü Kontak.
Yanlış Tel Sipariş → Sinyal hatası.
Gerinim kabartma → zaman içinde kablo hasarı atlama.
Kurulumdan sonra test yapmayın → gizli hatalar.

4. Ne zaman yeniden sona erdirilir
Test başarısız olursa (açık/kısa devreler).
Fiş gevşek veya kararsız hissediyorsa.
Korozyon veya hasar görülebilirse.

Adım	Aksiyon	Eleştirel Ayrıntılar	Araç/Kontrol
1. Çizgi Kablosu	Kaldırmak 1-1.5 inç iç iletkenlere zarar vermeden dış ceketin.	Tel yalıtımı kesmekten kaçının; Ceket ucuna yakın bükülmeleri koruyun.	Kablo Striptizci Görsel Muayene.
2. Kablolar düzenleyin	Kabloları kullanın ve hizalayın T568A/B şema.	IDC yuvalarına kadar bükülmeler bulundurun; Çapraz çift yok.	Plug’un renk kılavuzunu (basılı veya kalıplanmış) takip edin.
3. Kablolar	Telleri kesin 0.25-0.5 inç maruz.	Tek tip uzunluk sağlamak; Yıpranmış uç yok.	Yıkama kesiciler (makas riski eşit olmayan kesimler).
4. Fişe ekle	Kabloları fişe oturtun IDC Yuvaları tamamen oturana kadar.	Teller terminal diplerine ulaşmalıdır; boşluk veya yanlış hizalama yok.	Büyüteç camı (zayıf aydınlatma altında oturmayı doğrulayın).
5. Yumru	Telleri ile sonlandırmak yumruklama aleti 45 ° açıda.	Tel başına tek firma pres; Kısmi yumruklardan veya aşırı sıkıştırmadan kaçının.	Darbe delme aracı (etkisiz olmayan birden fazla grev gerektirebilir).
6. Güvenli gerinim giderme	Tapa gövdesi içindeki kelepçe kablo ceketi.	Ceket sıkıca tutulmalıdır; Fişin dışında açıkta kalan kablo yok.	Römorkör testi: Gerinim kabartma tutmalarını doğrulamak için nazik çekme.
7. Test bağlantısı	Sürekliliği, tel haritasını ve (varsa) POE/sinyal stabilitesini doğrulayın.	Açma/şort olup olmadığını kontrol edin; Yüksek hızlı bağlantılar için empedansı doğrulayın.	Geçiş/başarısızlık için kablo sertifikası (örn. Fluke) veya temel test cihazı.
8. Cihaza yükleyin	Uç noktasına (kamera, AP vb.) Bağlayın ve çalışmayı onaylayın.	Fiş kilitlerinin güvenli bir şekilde emin olun; Aralıklı kopukluk yok.	Fonksiyonel Test (ör. Ping, video beslemesi, Poe Güç Kontrolü).
